Automatische Wickelmaschine mit PET-Streifen und automatischem Palletierungssystem

Automatische Wickelmaschine mit PET-Streifen und automatischem Palletierungssystem

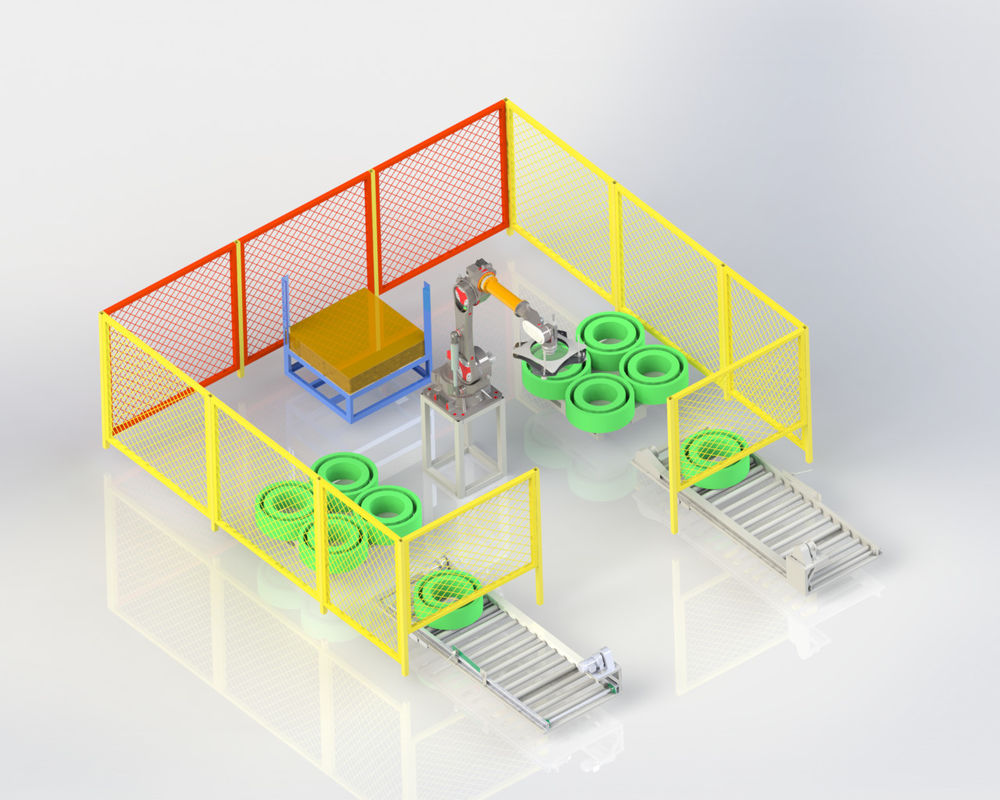

Palletierungsprogramm

Eine: Gürtel Überdosis600 mm, Höhe 150 mm, Gewicht 20 kg, 1 Schicht von 4, getrennt durch Karton, bis zu 12 Schichten.

B:StreifeÜberschüssige 800 mm, Höhe 190 mm, Gewicht 75 kg, 1 Schicht von 2, Karton getrennt, bis zu 7 Schichten.

Roboterarmmodell: JZJ160A-270

Geschwindigkeit: 40 SekundenproRollen, ein automatisches Palettierungssystem kann bis zu 2Sätze vonEiner von acht PET-GürtelProduktionslinies.

Abmessungen der Kartonplattform: Länge 1240 mm × Breite 1240 mm × Höhe 1500 mm

Positionstrangbandgröße: Länge 3220 mm × Breite 1170 mm × Höhe 680 mm

Basis des Roboterarms: Länge 700 mm × Breite 700 mm × Höhe 1000 mm

Nachdem das fertige Produkt an der Position des Förderbandes angekommen ist, greift der Roboterarm das fertige Produkt auf die Palette, bis eine Schicht voll ist.Der Roboterarm nimmt dann die Fertigproduktpalette aus dem Karton auf und wiederholt die Aktion, bis die Fertigproduktpalette gestapelt ist.

CQA800F ist für eine von sechs, eine von acht PET-Gürtel-Produktionslinien mit Roboterarm geeignet.

Grundausrüstung

TanzendeSteuerung für die Steuerung einer konstanten Gurtspannung und Wicklungsgeschwindigkeit, Doppelmotor

präzise, elektronisch gesteuerte 2- oder 3-Punkte-Legung mit minimalem Gurtbiegen der Gürtel

Pneumatische Lamella-Verbreitungsmandrels für den schnellen Spulenwechsel

Hülle

Einzahlung durch Bobbin

Automatischer Filmbrecher

Zwei Messmodi: Gewicht und Meter

Tatsachen und Vorteile

mit einer Breite von mehr als 20 mm,9mit einem Durchmesser von 8 mm20 mm

Förderanlage für den automatischen Pakettransport

mit einer Breite von mehr als 20 mm,

Zentrale Eingabeterminal mit Rezeptverwaltung

Voll automatische Wicklung mit oder ohne Papierkern

Der Gurtwickler der CQA800F wurde zum Parallelwickeln von Gürteln direkt vom Extruder verwendet.

Die Systeme arbeiten unabhängig, sobald das Material manuell aufgetragen wurde. Sie können in eine vollautomatisierte Gesamtproduktionsanlage integriert werden.wi-te Breite von 9 bis 32 mm je nach Konfiguration.

Sobald eine Wickelpackung den gewünschten Umfang erreicht hat,Sie wird durch den integrierten Wickler mit Film eingewickelt und vom integrierten Transportsystem vom Wickler bis zum Rollenförderer unten gekippt.Gleichzeitig wird ein neues Wickelrohr aus dem Magazin eingespeist und die nächste Packung vollständig automatisch gewickelt.

Die Maschinen wurden für den kontinuierlichen Betrieb entwickelt.

Voreingestellte Hauptkonfiguration

1)Motor: Wuxi Xinjie Hauptmotor 1,5 kW, Drehzahlverhältnis: 1:8, Servomotor,

Wuxi Xinjie Traverse-Motor: 400 Watt Leistungsservomotor

2)PLC: Wuxi Xinjie Berührungsschirm: Wuxi Xinjie Kontakter: Schneider

3) Pneumatische Komponenten: Magnetventil und Druckmessgerät: Taiwan Yadeke, Zylinder: Donghao Pneumatic (Wenzhou)

4)Sensoren und Näherungslicht: Korea Alto Nicks
