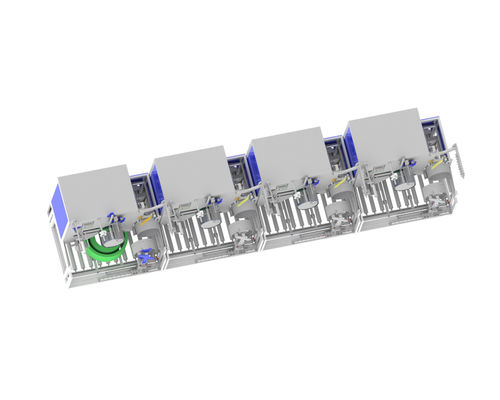

Automatischer PET-Bandwickler CQA800F

Zusammenfassung

  CQA800F geeignet für eine von sechs, eine von acht PET-Bandproduktionslinien mit Roboterarm-Einsatz.

  Der Bandwickler des CQA800F wurde zum parallelen Aufwickeln von Bändern direkt vom Extruder verwendet.

  Die Systeme arbeiten unabhängig, sobald das Material manuell aufgebracht wurde. Sie können in eine vollautomatische Gesamtproduktionsanlage integriert werden. Sie wickeln PET-Bänder mit einer Breite von 9~32 mm, je nach Konfiguration.

  Sobald ein Wickelpaket den gewünschten Umfang erreicht hat, wird es mit Folie vom integrierten Wickler umwickelt und vom integrierten Transportsystem vom Wickler nach unten zum darunter liegenden Rollenförderer gekippt. Gleichzeitig wird eine neue Wickelhülse aus dem Magazin zugeführt und das nächste Paket vollautomatisch gewickelt.

  Die Maschinen wurden für den Dauerbetrieb entwickelt. Die kompakte Bauweise ermöglicht den Einsatz auch auf engstem Raum.

Fakten und Vorteile

1. Vollautomatischer PET-Bandwickler für Bänder von 9 bis 32 mm, mit einem Außendurchmesser des Pakets von 820 mm
2. Fördersystem für den automatischen Pakettransport
3. Folienwickelvorrichtung für die automatische Paketverpackung
4. Zentraleingabeterminal mit Rezeptverwaltung
5. Vollautomatisches Wickeln kann mit oder ohne Papierkern erreicht werden

Technische Details

Grundausstattung

1. Tänzerregelung zur Steuerung einer konstanten Bandspannung und Wickelgeschwindigkeit, Dual-Servomotor
2. Präzises, elektronisch gesteuertes 2- oder 3-Punkt-Legen mit minimaler Bandbiegung der Bänder
3. Pneumatische Lamellen-Spreizdorne für schnellen Spulenwechsel
4. Hülsenmagazin
5. Spulenablage
6. Automatischer Folienspender
7. Zwei Messmodi: Gewicht und Meter

PET-BandAutomatisches Palettiersystem

Palettierprogramm:

A: Band-AD 600 mm, Höhe 150 mm, Gewicht 20 kg, 1 Lage von 4, durch Karton getrennt, bis zu 12 Lagen.

B: Band-AD 800 mm, Höhe 190 mm, Gewicht 75 kg, 1 Lage von 2, kartongetrennt, bis zu 7 Lagen.

Roboterarm-Modell: JZJ160A-270

Geschwindigkeit: 40 Sekunden pro Rolle, ein automatisches Palettiersystem kann bis zu 2 Sätze von einer von 8 PET-Bandproduktionslinien zuordnen.

Kartonplattformabmessungen: Länge 1240 mm x Breite 1240 mm x Höhe 1500 mm

Positionierförderbandgröße: Länge 3220 mm x Breite 1170 mm x Höhe 680 mm

Roboterarmbasis: Länge 700 mm x Breite 700 mm x Höhe 1000 mm

Nachdem das fertige Produkt an der Positionierposition des Förderbands angekommen ist, greift der Roboterarm das fertige Produkt auf die Palette, bis eine Lage voll ist. Der Roboterarm nimmt dann die Karton-Fertigproduktpalette von der Kartonpalette auf und wiederholt die Aktion, bis die Fertigproduktpalette gestapelt ist.
