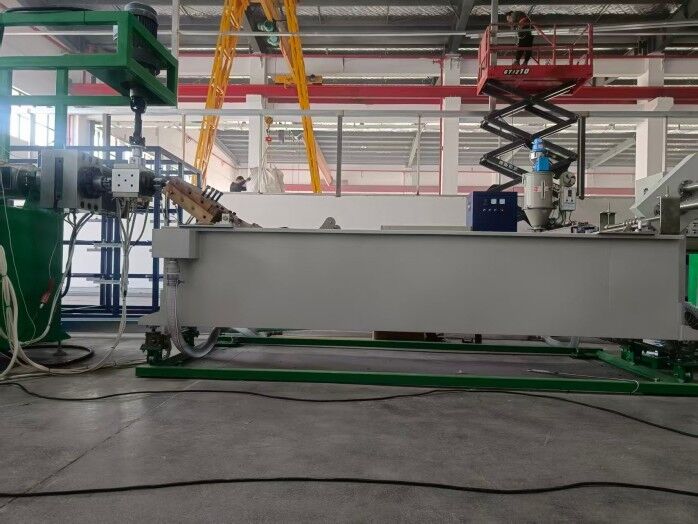

Automatische Wicklung mit 4 unabhängigen servo-gesteuerten Spindeln

Automatische Wicklung mit 4 unabhängigen servo-gesteuerten Spindeln
Automatische Wicklung mit 4 unabhängigen servo-gesteuerten Spindeln

Großes Bild :  Automatische Wicklung mit 4 unabhängigen servo-gesteuerten Spindeln

Produktdetails:
Herkunftsort: China
Markenname: CHUQI
Zahlung und Versand AGB:
Min Bestellmenge: 1 SATZ
Verpackung Informationen: Holzkiste
Lieferzeit: 60 Tage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 100 Sätze
Kontakt

Automatische Wicklung mit 4 unabhängigen servo-gesteuerten Spindeln

Beschreibung
Stationsanzahl: 4 unabhängige Spindeln Antriebsmethode: Unabhängige Servomotoren
Steuerkern: Plc Kernfunktion: Automatisches Aufwickeln mit fester Länge
Spannungskontrolle: Unabhängig einstellbar Verfahrsystem: mit einer Leistung von mehr als 100 W
Endergebnis: Saubere Rollenbildung
Hervorheben:

Produktionslinie für PP-Gurtband mit automatischer Wicklung

,

Fertigungslinie mit Servo-Steuerung von Spindeln

,

Maschinen zur Verarbeitung von Schrott und Stahl

Automatisches Aufwickeln mit 4 unabhängigen servogesteuerten Spindeln
Das Aufwickeln ist der letzte Prozess in der Produktionslinie und wirkt sich direkt auf die Erscheinungsqualität der fertigen Rollen und deren spätere Verwendbarkeit aus. Diese Maschine verfügt über ein unabhängiges automatisches Aufwickelsystem mit vier Spindeln, bei dem jede Spindel von einem dedizierten 1,2-kW-Servo-Reduktionsmotor angetrieben wird, was eine präzise individuelle Steuerung von Geschwindigkeit und Spannung ermöglicht. In Kombination mit der intelligenten SPS-Steuerung erreicht sie einen automatischen Rollenwechsel bei voreingestellter Länge, einen Voralarmstopp und konstante Spannungsfunktionen. Das Ergebnis ist eine saubere Wickelbildung ohne lose oder überlappende Schichten, was die Ausbeute an Fertigprodukten und die Kundenzufriedenheit erheblich verbessert.
Hauptspezifikationen
  • Struktur: 4 unabhängige Aufwickelstationen (Spindeln)
  • Antrieb: Jede Spindel wird von einem unabhängigen Servo-Reduktionsmotor (1,2 kW) angetrieben
  • Steuerung: SPS-Zentralsteuerung mit Parametereinstellung über Touchscreen
  • Funktionen: Automatischer Stopp bei voreingestellter Länge, einstellbare Spannung, sauberes Aufwickeln
  • Vorteile: Hohe Wickelqualität, hoher Automatisierungsgrad, reduzierter Arbeitsaufwand
Technische Parameter
Artikel Parameter
Anzahl der Aufwickelspindeln 4, unabhängig gesteuert
Einzelspindel-Antriebsleistung 1,2 kW Servo-Reduktionsmotor
Kompatibler Kerndurchmesser φ150 - φ300 mm (anpassbar)
Kompatible Kernlänge 200 mm
Aufwickel-Leitungsgeschwindigkeit 0 - 150 m/min (synchron mit der Hauptlinie)
Spannungsregelungsverfahren Servo-Drehmomentregelung, manuell einstellbar (0,3-3 N einstellbar)
Kundenfragen & Antworten
Was ist der größte Vorteil der "unabhängigen Servosteuerung" beim Aufwickeln?
Der Hauptvorteil ist das Erreichen einer echten "pro-Spindel-Spannungsregelung". Selbst bei geringfügigen Abweichungen in der Dicke oder Elastizität über die vier Bänder hinweg führt jeder Servomotor eine schnelle, unabhängige Drehmomentkompensation basierend auf seiner spezifischen Spannungseinstellung durch. Dies stellt sicher, dass jedes Band mit optimaler Spannung aufgewickelt wird, wodurch ungleichmäßige Spannungsprobleme, die durch gemeinsame Stromquellen verursacht werden, vollständig eliminiert werden.
Wie wird der "automatische Stopp bei voreingestellter Länge" erreicht? Wie hoch ist die Genauigkeit?
Diese Funktion wird durch einen elektronischen Längenzähler an der Vorderseite erreicht, der die Bandlänge misst und Echtzeitsignale an die SPS sendet. Bediener stellen die gewünschte Rollenlänge (in Metern) über die Touchscreen-Oberfläche ein. Wenn der Zielwert erreicht ist, steuert die SPS die entsprechende Aufwickelspindel, um sich automatisch zu verlangsamen und präzise anzuhalten, während sie akustische/visuelle Alarme zur Rollenwechselbenachrichtigung aktiviert. Die Genauigkeit hängt vom Längenzählersystem ab und erreicht ±0,1 %.
Wie wird die Sauberkeit des Aufwickelns (keine überlappenden Kanten) gewährleistet?
Die Sauberkeit des Aufwickelns wird durch zwei Schlüsselmechanismen gewährleistet: 1) Konstante Spannungsregelung: Das Servosystem hält eine stabile Wickelspannung aufrecht und bildet die Grundlage für gleichmäßige Rollen; 2) Querverschiebesystem: Eine unabhängige Querverschiebevorrichtung (Führungsrad), die von einem 500-W-Servomotor angetrieben wird, führt das Band hin und her. Seine Bewegungsgeschwindigkeit stimmt genau mit der Wickelgeschwindigkeit überein, wodurch sichergestellt wird, dass das Band gleichmäßig und flach Schicht für Schicht auf den Kern aufgewickelt wird.

Größe und Tag:

Synchrone PP-Umreifungslinie,

Produktionslinie für PP-Umreifungsbänder,

Hochleistungs-PP-Umreifungsmaschine
