3 - Phasen-Produktionslinie für Papierbänder / Herstellungslinie / Herstellungsmaschine

Arbeitsbedingungen: Stromversorgung 3 Phase 380V, Luftdruck 6~8Kgf, Anschluss des Luftrohrs gemäß der Markierung auf der Ausrüstung ((Φ10), Anschluss des Stromkabels (mehr als 2,5 Quadratmeter),Zuerst belüften., und anschließend einschalten (in umgekehrter Reihenfolge, wenn die Maschine ausgeschaltet wird, schalten Sie zuerst die Energie aus und schalten Sie dann den Luftdruck aus) installierte Leistung 28 kW

Hauptfunktionen:

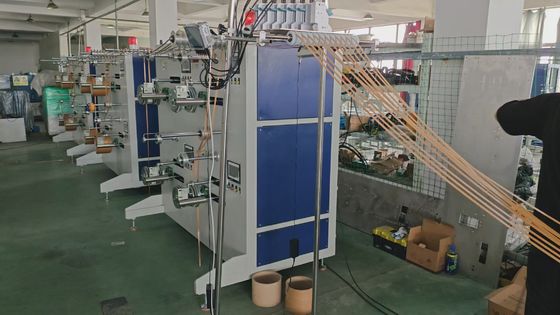

Die Produktionslinie besteht aus einer Rohstoffspeichereinheit, einer Prägungseinheit, einer Druckmaschine und einer Wickelmaschine.

1:Verwenden Sie den Servomotor, um das Kabel zu legen, rollen Sie den 5~15MM breiten Band und wählen Sie die entsprechende Bandbreite durch den Touchscreen aus, ohne manuell das Getriebe zu wechseln.

2: Papierkerngröße: ID200mm*Höhe170mm~190mm, nach Abschluss der Wicklung durch die Maschine automatisch stoppt, manuell die Rolle ändern

3: 12 Einheiten individuell gesteuerte doppelte Servomotorwickelköpfe, die Umwickelwelle verwendet einen Servomotor, die Umwicklungsgeschwindigkeit ist die gleiche wie die der Schneidmaschine.So dass verschiedene Gramm oder Breite des Papierbandes mit dem entsprechenden Drehmoment für die WicklungVersuchen Sie, die Biegeverformung des Papierbandes nach dem Wickeln zu verringern.

4,Abmessungen: (ca.) L17000MM*W1500*H1800MM

5Die wichtigsten Zubehörteile und Herkunft:

1) Die in Japan hergestellten Schneidmesser

2)Rahmen: 25mm Eisenplatte, 8# Kanalstahl und 80*40mm Quadratrohrschweißkomposition

3) Der Drucker kann das gewünschte Logo auf jedem Papierband drucken

(4) Schneidmaschinenmotor 2,2 kW, Aufprägungsmotor 0,4 kW, Rückwickelmotor 0,75 kW.

(5) Motor: Wickelmotor (1.5KW, 1:8 Verzögerungsservomotor, (heimisch, Wuxi Xinjie) Anordnungsmotor (0.4KW, Servomotor, Wuxi Xinjie (heimisch).

(6) Steuergerät, Touchscreen: Wuxi Xinjie.

(7) pneumatische Komponenten: Magnetventile und Druckmessgeräte: Taiwan Yadek, Zylinder: Donghao pneumatisch (Wenzhou)

8) Sensoren und Näherungsschalter: Korea Otonix

9) Oberflächenbehandlung: Hochtemperatursprühen, Chromplattierung, Schwarzbehandlung.
