Automatische PET-Gurtwickelmaschine mit Palettierung & Kartonlagen
PET-GURT Automatische Wickelmaschine/Verpackungsmaschine - MAX 80KG pro Spule
Freundlich gebraucht mit automatischem Palettiersystem

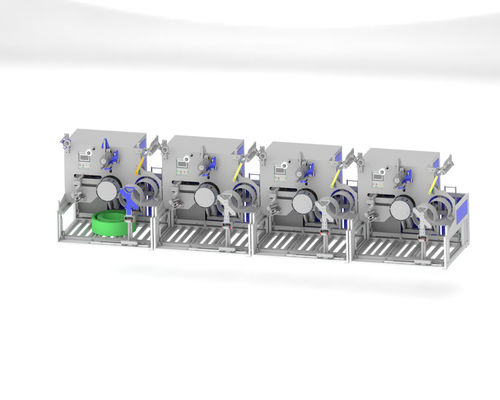

Automatisierte PET-Gurtwickelmaschine CQA800F
Die CQA800F eignet sich für eine von sechs, eine von acht PET-Gurtproduktionslinien mit Roboterarm.
Die Gurtwickelmaschine wird zum parallelen Wickeln von Gurten direkt vom Extruder verwendet.
Die Systeme arbeiten unabhängig, sobald das Material manuell aufgebracht wurde. Sie können in
vollautomatische Produktionsanlagen integriert werden. Sie wickeln PET-Gurte mit einer Breite von 9-32 mm, je nach Konfiguration.
Sobald ein Wickelpaket den gewünschten Umfang erreicht hat, wird es von der integrierten
Wickelmaschine mit Folie umwickelt und vom integrierten Transportsystem von der Wickelmaschine auf das darunter liegende Rollenförderband gekippt.
Gleichzeitig wird eine neue Wickelhülse aus dem Magazin zugeführt und das nächste Paket wird vollautomatisch gewickelt.
Die Maschinen wurden für den Dauerbetrieb entwickelt. Die kompakte Bauweise ermöglicht den Einsatz auch auf engstem Raum.
Hauptmerkmale und Vorteile
- Vollautomatische PET-Gurtwickelmaschine für Gurte von 9 bis 32 mm, mit einem Außendurchmesser von 820 mm
- Fördersystem für automatischen Pakettransport
- Folienwickelvorrichtung für automatische Paketverpackung
- Zentrales Eingabeterminal mit Rezeptverwaltung
- Vollautomatisches Wickeln kann mit oder ohne Papierkern erreicht werden
Technische Spezifikationen
| Spezifikation |
CQA800F |
| Wickelgeschwindigkeit |
50 - 250 m/min |
| Maximale Aufnahmegeschwindigkeit |
350 m/min |
| Maximale Dornrotationsgeschwindigkeit |
500 m/min |
| Gurtbreite |
9~32mm |
| Hublänge |
50~200mm |
| Dornendurchmesser |
406mm oder kundenspezifisch |
| Maximaler Paketdurchmesser |
820 mm |
Standardausstattung
- Tänzersteuerung zur Regelung von konstantem Gurtdruck und Wickelgeschwindigkeit, Dual-Servomotor
- Präzise, elektronisch gesteuerte 2- oder 3-Punkt-Verlegung mit minimaler Gurtbiegung
- Pneumatische Lamellen-Spreizdorne für schnellen Spulenwechsel
- Hülsenmagazin
- Spulenablage
- Automatischer Folienabwickler
- Zwei Messmodi: Gewicht und Meter
Automatische PET-Gurtpalettiermaschine
Spezifikationen des Palettierprogramms
Programm A: Gurt-Außendurchmesser 600MM, Höhe 150MM, Gewicht 20KG, 1 Lage von 4, getrennt durch Karton, bis zu 12 Lagen.
Programm B: Gurt-Außendurchmesser 800MM, Höhe 190MM, Gewicht 75KG, 1 Lage von 2, Karton getrennt, bis zu 7 Lagen.
Systemkomponenten
- Modell des Roboterarms: JZJ160A-270
- Geschwindigkeit: 40 Sekunden pro Rolle
- Ein automatisches Palettiersystem kann bis zu 2 Sätze von einer von 8 PET-Gurtproduktionslinien bedienen
- Abmessungen der Kartonplattform: Länge 1240mm * Breite 1240mm * Höhe 1500mm
- Größe des Positionierungsförderbandes: Länge 3220mm * Breite 1170mm * Höhe 680mm
- Basis des Roboterarms: Länge 700mm * Breite 700mm * Höhe 1000mm
Nachdem das Fertigprodukt an der Positionierungsstelle des Förderbandes angekommen ist, greift der Roboterarm
das Fertigprodukt auf die Palette, bis eine Lage voll ist. Der Roboterarm hebt dann die Karton-
Fertigproduktpalette von der Kartonpalette und wiederholt die Aktion, bis die Fertigproduktpalette gestapelt ist.
